Гравитационное литье алюминия

Литейные процессы занимают центральное место в производстве фасонных заготовок из металлов и сплавов. Среди множества методов — от литья по выплавляемым моделям до инжекционного формования — гравитационное литье алюминия выделяется сочетанием простоты аппаратурного оформления и высокого качества получаемых деталей. Выбор конкретного метода всегда определяется комплексом факторов: конфигурацией отливки, требуемой точностью, серийностью выпуска и экономическими критериями. Метод гравитационного литья не требует сложных машин давления или вакуумных систем, что делает его доступным для широкого круга предприятий. Именно поэтому технология нашла устойчивое применение в машиностроении при изготовлении ответственных корпусных изделий и несущих конструкций.

Физическая основа и базовый принцип

Суть метода в том, что гравитационное литье алюминия под действием силы тяжести происходит без приложения внешнего давления: расплав заполняет форму за счёт собственного гидростатического напора. Заливка алюминиевого сплава в форму при гравитационном литье выполняется через литниковую систему, обеспечивая спокойное ламинарное поступление металла. Под действием гравитации жидкий сплав вытесняет воздух из полости, а правильно организованное охлаждение способствует направленному затвердеванию. Отсутствие турбулентности позволяет рассматривать гравитационное литье как метод формообразования алюминия с минимальным риском газовой пористости и окисных включений. Аппаратурное оформление сравнительно простое: достаточно плавильной печи, манипулятора и оснастки.

Разновидности форм и оснастки

Технологическая гибкость метода реализуется через применение форм разных типов.

При серийном производстве доминирует кокильное гравитационное литье алюминиевых деталей с многоразовыми металлическими формами из серого чугуна или низколегированной стали. Кокили обеспечивают высокую точность поверхности, многократное использование и сокращение припусков. Для внутренних полостей применяют песчаные или солевые стержни. Гравитационное литье в кокиль алюминиевых сплавов с полупостоянной конструкцией комбинирует металлическое основание и сменные вставки, ускоряя переналадку.

Технологическая цепочка от расплава до готовой детали

Полный цикл технологии гравитационного литья алюминия включает несколько последовательных стадий, каждая из которых влияет на итоговые характеристики отливки.

Подготовка оснастки. Кокиль очищается, прогревается до 200–350 °C, на рабочую поверхность наносится огнеупорное покрытие (например, на основе оксида циркония или графита) для регулирования охлаждения и облегчения извлечения детали.
Сборка формы и установка стержней. При необходимости внутрь кокиля помещают песчаные стержни, фиксируемые знаковыми частями, либо используют цельнометаллическую оснастку без стержневых элементов.

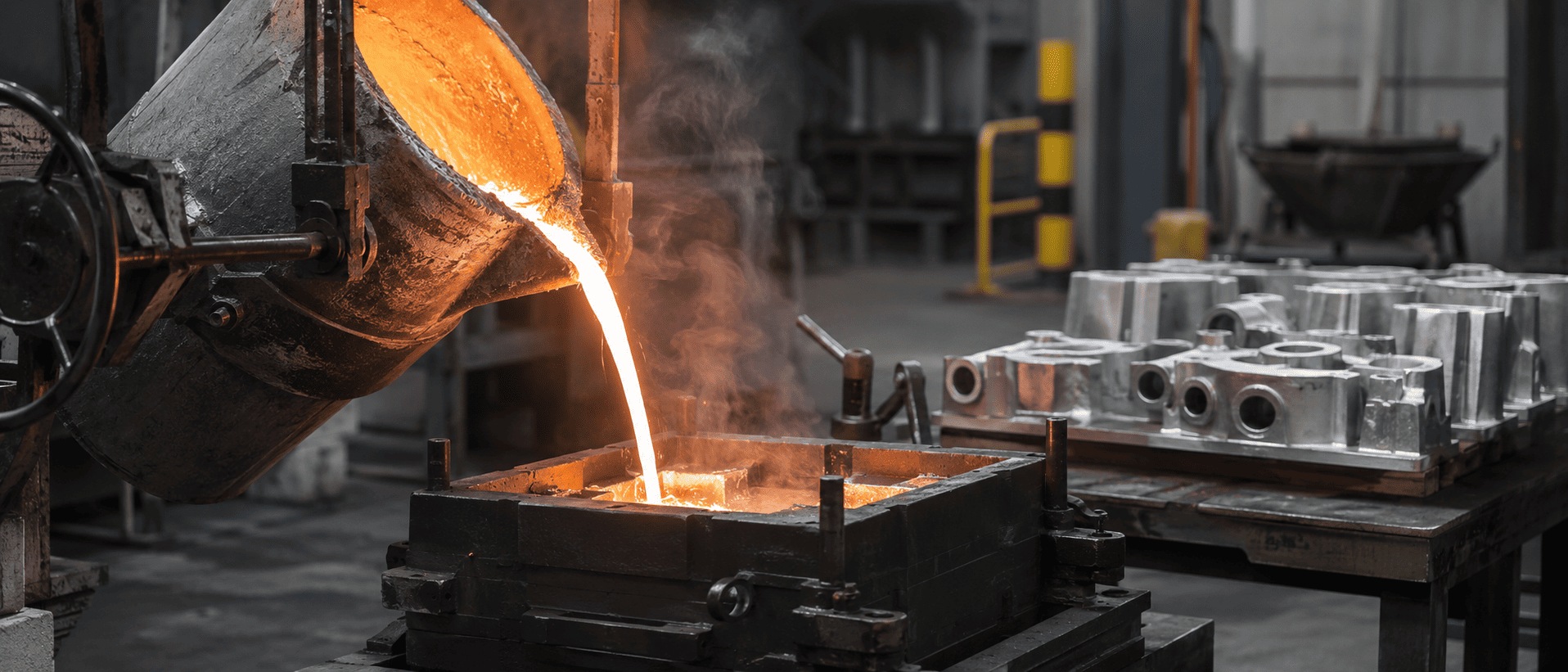

Гравитационная заливка алюминиевых расплавов. Расплав, доведённый до 680–750 °C (в зависимости от марки сплава), подаётся по литниковой системе в рабочую полость. Литье алюминия гравитационным способом на данном этапе требует строгого контроля скорости подъёма металла: слишком медленная подача грозит недоливами, слишком быстрая — захватом воздуха.
Кристаллизация и охлаждение. После заполнения начинается ключевая фаза процесса гравитационного литья алюминиевых сплавов — затвердевание под действием направленного теплоотвода через стенки кокиля. Время выдержки рассчитывают исходя из толщины стенок детали.
Извлечение и финишная обработка. Затвердевшую отливку извлекают, удаляют литниковую систему и прибыли, проводят обрубку и зачистку. Завершающим этапом получения отливок из алюминия гравитационным литьем нередко становится термическая обработка: отжиг для снятия напряжений либо закалка с искусственным старением для улучшения механических свойств.

Преимущества получаемых отливок

Совокупность физических особенностей метода и отработанных технологических приёмов определяет ключевые преимущества гравитационного литья алюминия перед альтернативными способами формообразования.

Качество гравитационных отливок из алюминия стабильно высокое: спокойное заполнение и затвердевание под действием гравитации дают плотный металл с пониженной газовой пористостью и равномерной макроструктурой.
Экономическая эффективность гравитационного литья алюминия проявляется в снижении капитальных затрат: отсутствуют дорогостоящие машины литья под давлением (ЛПД) и сложные вакуумные системы..
Точность отливок при гравитационном литье алюминия достигает 4–8 квалитетов по кокильной технологии, что позволяет минимизировать припуски на механическую обработку, а на ряде поверхностей вовсе отказываться от резания.
Детали обладают повышенной герметичностью и хорошо свариваются, что критически важно для корпусов, работающих под давлением. Отсутствие остаточных запирающих напряжений, характерных для ЛПД, облегчает последующую термообработку без риска коробления.

Используемые сплавы и их служебные свойства

Ассортимент литейных сплавов алюминия для гравитационного литья достаточно широк и ориентирован на получение оптимального сочетания технологических и эксплуатационных характеристик. Наибольшее распространение получили силумины — сплавы алюминия с кремнием:

АК7ч — сплав с отличной жидкотекучестью и коррозионной стойкостью, предназначенный для изделий, контактирующих с водой и пищевыми средами;
АК9ч — модификация с повышенным содержанием кремния и магния, обеспечивающая высокую прочность после термического упрочнения;
АК12 — эвтектический силумин, применяемый для тонкостенных герметичных отливок благодаря минимальной усадке;
модификации с добавлением меди (АК5М2) и магния улучшают обрабатываемость резанием и жаропрочность.

Использование гравитационного литья для алюминиевых деталей с перечисленными сплавами позволяет получать корпусные элементы насосов, запорной арматуры, кронштейнов, узлов пищевого оборудования и другие ответственные детали. Механические свойства алюминиевых отливок гравитационного литья после термической обработки (закалка с последующим старением) характеризуются пределом прочности σв ≥ 200 МПа, относительным удлинением δ ≥ 1,5% и твёрдостью HB ≥ 70, что удовлетворяет большинству требований машиностроительных стандартов.

Реализация в оборудовании Ленпродмаш

ЗАО «Ленпродмаш», обладая собственной литейно-механической базой, активно использует технологические особенности гравитационного литья алюминия. Применение гравитационного литья в производстве алюминиевых корпусов позволяет отказаться от сварных сборок, заменив их цельнолитыми конструкциями с развитыми рёбрами жёсткости и точными посадочными местами. Станины, рамы транспортных систем, основания карусельных столов и защитные кожухи изготавливаются по кокильной технологии, обеспечивая виброустойчивость и геометрическую стабильность при многолетней эксплуатации.

Завершающая термическая обработка гравитационных отливок из алюминия — отжиг или закалка с искусственным старением — проводится в заводской лаборатории с контролем режимов и механических испытаний образцов-свидетелей. Такой подход обеспечивает точность сборки, длительный ресурс узлов и высокую ремонтопригодность, что напрямую отражается на снижении эксплуатационных затрат заказчика.
