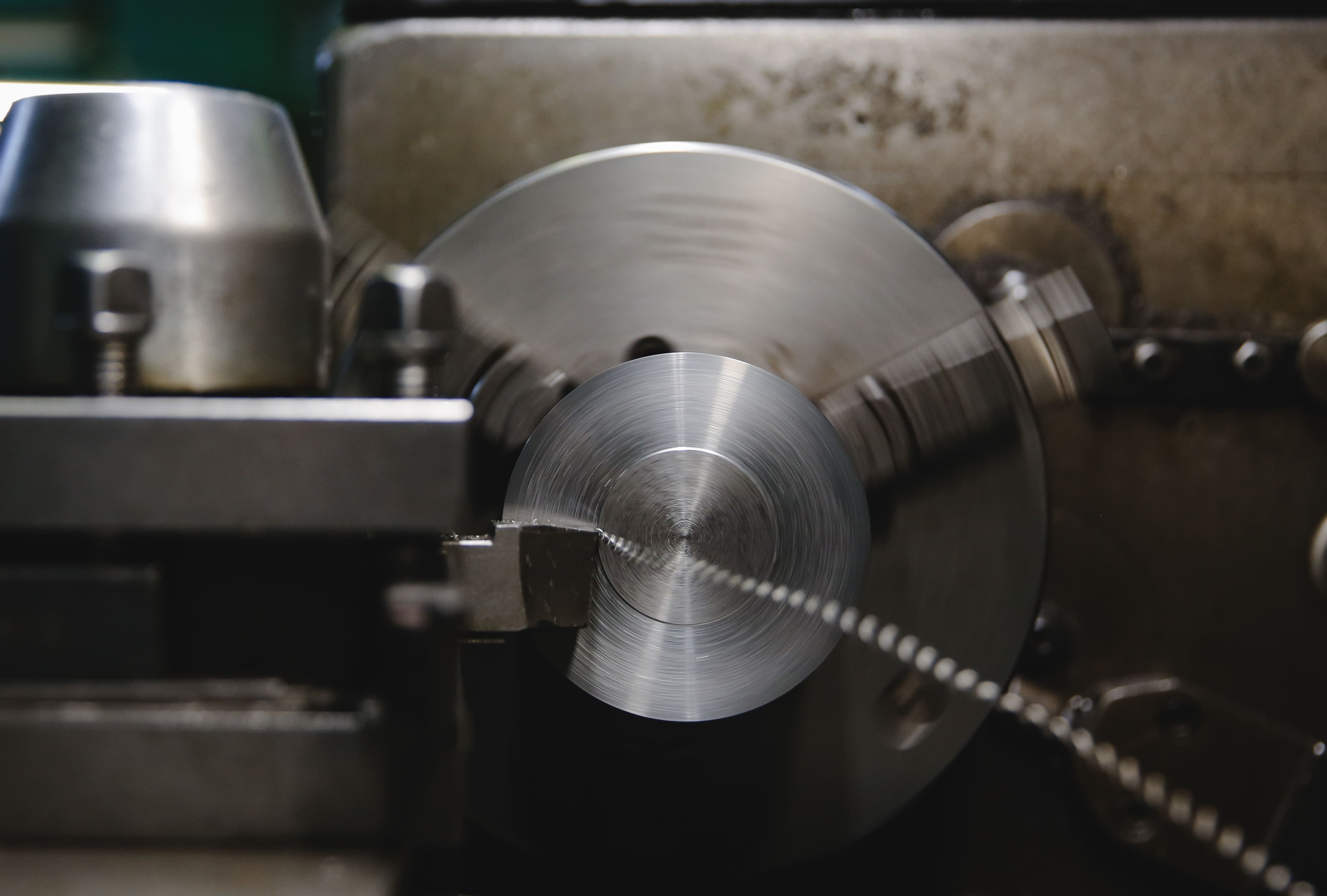

Изготовление валов на токарном станке

В машиностроении вал является одним из ключевых элементов, обеспечивающих передачу вращательного движения и стабильную работу механизмов. Наёжность таких узлов напрямую зависит от точности изготовления детали: отклонения формы, несоосность или повышенная шероховатость поверхности приводят к вибрациям, ускоренному износу подшипников и снижению ресурса оборудования. Поэтому качество изготовления валов становится важнейшим фактором долговечности и бесперебойной работы промышленных механизмов.

Достижение требуемых параметров немыслимо без совершенной технологии обработки, центральное место в которой занимает изготовление валов на токарном станке — процесс, объединяющий точность формообразования и контроль микронеровностей на уровне квалитетов IT6–IT8.

Типология деталей вращения

Конструктивное исполнение валов диктует стратегию токарной обработки, поэтому классификация деталей вращения имеет первостепенное значение. Основные типы валов:

Гладкие цилиндрические валы

Просты в изготовлении и применяются в менее нагруженных механизмах.

Ступенчатые валы

Наиболее востребованы в машинах розлива и включают:

• несколько посадочных диаметров;

• упорные буртики;

• канавки для выхода шлифовального круга.

Изготовление ступенчатого вала требует многопроходной обработки с последовательным формированием всех ступеней от наибольшего диаметра к наименьшему, с выдерживанием допусков на длину каждой шейки.

Шлицевые валы

Используются для передачи крутящего момента в условиях частых пусков и остановок.

Изготовление шлицевого вала на токарном станке включает:

• точение гладкой основы;

• последующую фрезеровку шлицев;

• либо накатку шлицев в зависимости от серии производства.

Валы с резьбовыми элементами

Широко востребовано изготовление деталей вращения:

• с резьбовыми хвостовиками под крепёж;

• с точными центральными отверстиями для фиксации на оправке.

Критерии выбора металла

Материал заготовки во многом определяет технологию изготовления вала и конечные эксплуатационные свойства. Для нагруженных узлов используются конструкционные стали 40Х и 45, которые после улучшения (закалка плюс высокий отпуск) обеспечивают высокую прочность и хорошую обрабатываемость резанием.

Основные материалы для изготовления валов:

• Сталь 40Х

Применяется для нагруженных деталей, обладает высокой прочностью и износостойкостью после термообработки.

• Сталь 45

Используется для валов общего машиностроительного назначения, сочетает прочность и технологичность обработки.

• 08Х18Н10

Аустенитная нержавеющая сталь для оборудования, работающего в условиях повышенной влажности и контакта с пищевыми средами.

• AISI 304

Международный аналог пищевой нержавеющей стали с высокой коррозионной стойкостью и хорошими санитарными характеристиками.

Когда деталь контактирует с пищевыми средами или подвергается регулярной санитарной обработке, незаменимо изготовление нержавеющих валов из аустенитных сталей 08Х18Н10 или AISI 304.

Особенности обработки нержавеющих сталей

Токарная обработка нержавеющей стали осложняется следующими факторами:

• склонностью металла к наклёпу;

• образованием нароста на режущем инструменте;

• повышенным тепловыделением в зоне резания.

Поэтому при обработке используются:

• специальные твердосплавные пластины с острыми режущими кромками;

• интенсивная подача смазочно-охлаждающей жидкости;

• сниженные и стабилизированные режимы резания.

Предварительная термическая обработка поковки или проката — нормализация либо отжиг — снимает внутренние напряжения и делает заготовку более стабильной на всех стадиях изготовления.

Этапы превращения заготовки в деталь

Изготовление валов на токарном станке с числовым программным управлением представляет собой строгий технологический маршрут, где каждый проход инструмента просчитан до микрона.

Подготовка и установка заготовки

Обработка заготовки вала начинается с:

• установки детали в поводковый патрон;

• поджатия задним центром;

• фиксации длинных заготовок люнетами для предотвращения прогиба.

Такой способ базирования обеспечивает стабильность детали во время обработки и минимизирует риск отклонений по геометрии.

Черновая обработка вала

Первый технологический этап — черновое точение. На этой стадии:

• снимается основной припуск;

• формируется базовая цилиндрическая геометрия;

• сохраняется припуск 1,5–2 мм на сторону под последующую обработку.

Для работы используются твердосплавные пластины с большим радиусом при вершине, рассчитанные на высокопроизводительное резание.

Чистовая обработка

Следующий этап — чистовая обработка вала, в ходе которой достигаются окончательные размеры детали и требуемое качество поверхности.

На этой стадии:

• подача снижается до 0,1–0,15 мм/об;

• глубина резания уменьшается до 0,2–0,5 мм;

• формируются финишные посадочные поверхности.

В результате обеспечиваются:

• допуски по IT6–IT8;

• шероховатость поверхности Ra 1,6–2,5 мкм.

Особое внимание уделяется обработке сложных элементов:

• галтелей;

• фасок;

• проточек под выход резьбы;

• технологических канавок.

Такие участки выполняются отдельными подпрограммами с корректировкой на радиус режущей пластины.

Использование станков с ЧПУ

Все операции выполняются на многоосевых токарных обрабатывающих центрах, что и составляет основу современного изготовления валов с ЧПУ.

Функциональные возможности оборудования включают:

• автоматическую смену инструмента;

• использование инструментального магазина;

• активный контроль размеров;

• автоматическую коррекцию координат в режиме реального времени.

Современные системы контроля и коррекции обработки позволяют оперативно подстраивать параметры обработки, обеспечивая высокую повторяемость деталей и стабильность качества на всей серии изделий.

Обработка для чистых производств

Изготовление валов для пищевого оборудования требует более строгого подхода, чем обычное машиностроение. Помимо прочности и точности, детали должны соответствовать санитарным требованиям и исключать образование застойных зон, где могут скапливаться остатки продукта.

Поэтому после токарной обработки особое внимание уделяется сглаживанию острых кромок и формированию плавных радиусов у галтелей. Для нержавеющих валов из стали AISI 304 дополнительно выполняется суперфиниширование, позволяющее достичь шероховатости Ra ≤ 0,8 мкм.

Финишная обработка включает также пассивацию поверхности, повышающую коррозионную стойкость металла. Весь инструмент при обработке пищевой нержавейки тщательно очищается, чтобы исключить загрязнение поверхности частицами углеродистой стали.

Надёжность начинается с детали

Производство валов — это не просто механическая обработка металла, а комплексный инженерный процесс, в котором каждая операция напрямую влияет на итоговое качество детали. Точность размеров, правильный выбор режимов резания, стабильность геометрии и качество поверхности определяют надёжность работы оборудования и срок службы узлов вращения.

Многоступенчатый контроль на всех этапах изготовления, применение современных токарных центров и тщательная финишная обработка позволяют получать валы, полностью соответствующие требованиям конструкторской документации. Именно такой подход обеспечивает стабильность характеристик, высокую износостойкость и безотказную работу деталей в условиях длительной эксплуатации.

Поэтому изготовление валов целесообразно доверять производителю, способному обеспечить полный цикл работ — от подбора материала и механической обработки до контроля качества и сдачи готовой детали с технической документацией.
