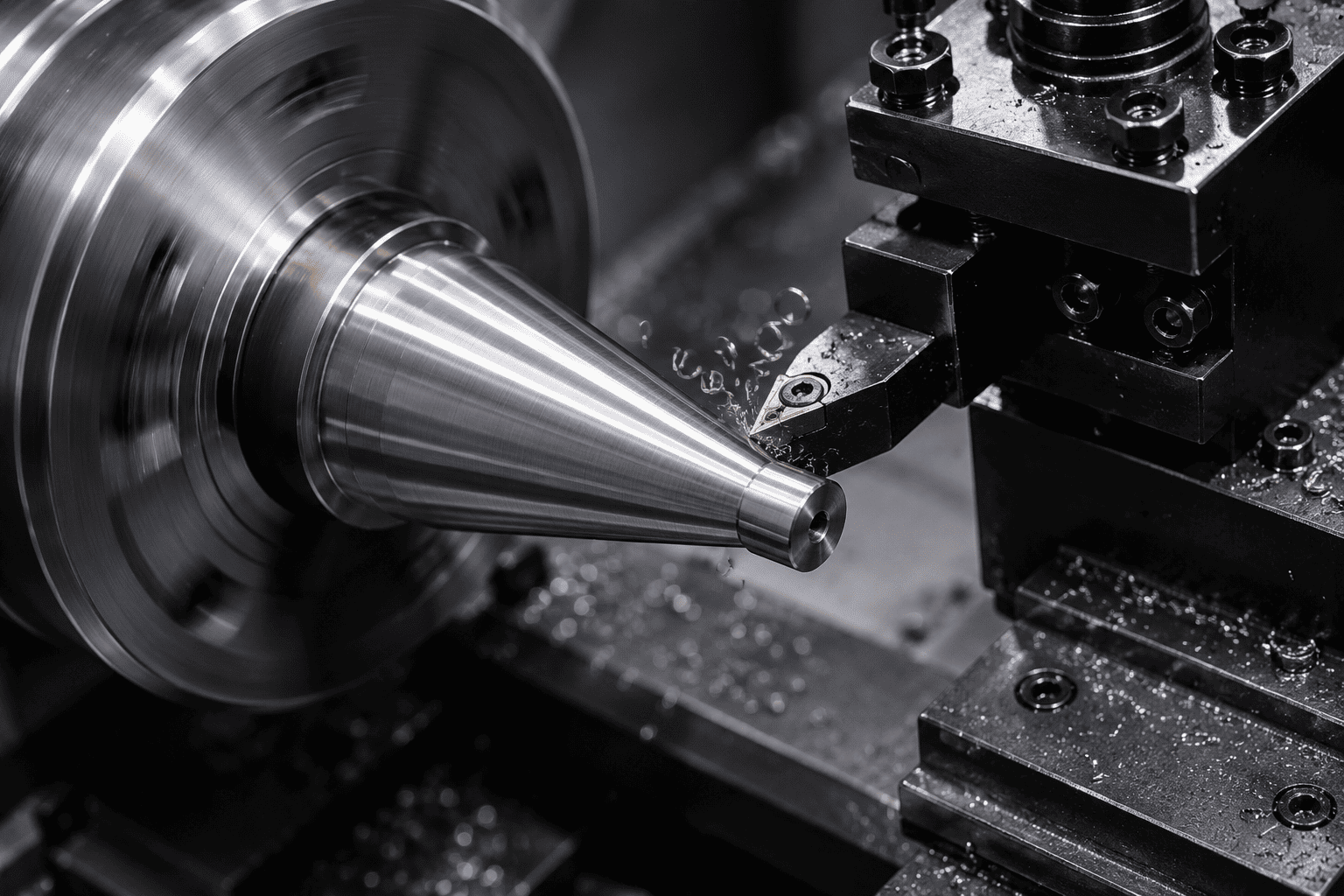

Технология изготовления конусов на токарном станке

Изготовление конусов на токарных станках востребовано в машиностроении, энергетике, приборостроении и производстве промышленного оборудования. Конусные детали применяются в переходных втулках, валах, соединительных элементах и узлах, где критична точность посадки и стабильность геометрии.

Ключевая роль токарного оборудования проявляется в возможности воспроизводить сложные конусные формы с минимальными отклонениями, что критично для деталей, подвергающихся значительным нагрузкам и работающих в сопряжениях с высокой степенью герметичности.

Технические требования к станкам и оборудованию

Корректный выбор токарного оборудования для получения конусных поверхностей определяет стабильность технологического процесса. Для обработки конусов наибольшее значение имеют параметры станка: жесткость конструкции, плавность хода суппорта, наличие устройств для регулировки углов подачи, а также точность позиционирования по осям. Современные токарные станки с ЧПУ позволяют задавать и удерживать требуемые параметры с высокой степенью повторяемости, что особенно важно при серийном производстве.

Точность обработки конусов на токарном оборудовании во многом зависит от состояния направляющих, люфтов в механизмах подачи, а также качества закрепления заготовки. Специализированные резцы и державки подбираются с учетом материала заготовки, требуемого угла конуса и характера предстоящих операций.

Требования к инструментам при обработке конусных поверхностей включают:

• Высокую износостойкость режущей кромки

• Оптимальные углы заострения для конкретного материала

• Минимальные вибрации при работе

• Возможность быстрой перенастройки резца под нужный угол

Подготовка перед началом работы

Эффективная подготовка станка к выточке конуса начинается с тщательной проверки исправности всех узлов и систем. Следует убедиться в надежности крепления заготовки, отсутствии люфтов в шпинделе и суппорте, а также корректности установки патрона или центров. Далее производится настройка углов резания для точения конусов, что включает позиционирование резцедержателя и выставление инструмента под нужный угол относительно оси вращения заготовки. Важно правильно выбрать режимы резания — скорость, подачу, глубину реза — с учетом материала и требуемой шероховатости поверхности. Все подготовительные действия направлены на обеспечение стабильности процесса и повторяемости параметров готовых конусов.

Этапы изготовления конусов

Процесс изготовления конусов на токарном станке состоит из четко структурированных этапов, каждый из которых влияет на итоговые параметры детали. Последовательность операций при изготовлении конусных форм следующая:

1. Установка и центрирование заготовки: деталь закрепляется в патроне или между центрами, проводится проверка биения, обеспечивается надежная фиксация.

2. Выбор и настройка режущего инструмента: используются резцы, специально предназначенные для обработки конусов, с соответствующей заточкой и формой державки. Особенности резцов для обработки конусов включают наличие угловой регулировки и повышенную жесткость.

3. Черновая обработка: снимается основной объем материала для придания заготовке приближенной конусной формы. Здесь важно контролировать подачу и глубину резания для предотвращения перегрева и появления вибраций.

4. Точение под углом наклона: суппорт или резцедержатель поворачиваются на заданный угол, соответствующий требуемому конусу. Этапы изготовления металлических конусов на токарном станке подразумевают регулярный контроль размеров и положения режущей кромки.

5. Финишная обработка: выполняется чистовое точение с минимальными подачами для получения гладкой поверхности и точной геометрии. На этом этапе алгоритм работы при обработке конусных изделий предусматривает использование резцов с улучшенной заточкой для минимизации микронеровностей и достижения требуемой шероховатости.

В ходе каждого этапа необходимо учитывать особенности обработки конкретного материала, регулярно контролировать параметры детали и корректировать режимы резания при необходимости.

Контроль качества готовых изделий

Контроль параметров конуса после обработки — неотъемлемая часть технологического процесса. Ключевое значение имеет проверка угла конуса, длины образующей, качества поверхности и точности диаметра в различных сечениях. Для этого используются различные методы и инструменты: конусные шаблоны, микрометры, штангенциркули, а также координатно-измерительные машины. Способы измерения угла конуса после точения могут включать использование универсальных угломеров, оптических приборов или калибровочных втулок. Задача оператора — своевременно выявить и устранить возможные отклонения, обеспечив соответствие детали техническим требованиям и стандартам.

Преимущества технологии для промышленных нужд

Основные преимущества токарной технологии для производства конусов заключаются в высокой точности, возможности серийного выпуска идентичных деталей и эффективности процесса при массовом производстве. Использование токарных станков позволяет быстро перенастраивать оборудование под разные параметры изделий, снижая затраты времени и ресурсов. Благодаря автоматизации и внедрению ЧПУ становится возможным поддерживать стабильное качество продукции, что повышает конкурентоспособность предприятия и способствует оптимизации производственных процессов.
